电永磁吸盘控制器构成及线路布置
发布时间:2012-07-09 09:27:13

悍威磁电HEPC1-380150电永磁吸盘控制器基本构成及线路布置

控制器由控制单元、控制电源转换部分,状态指示灯、吊具指示大灯,遥控器、总电源开关,按钮,电缆连接器及分线盒等构成;

各部分简述如下:

1. 控制单元,数量6个,最大功率:17KW;

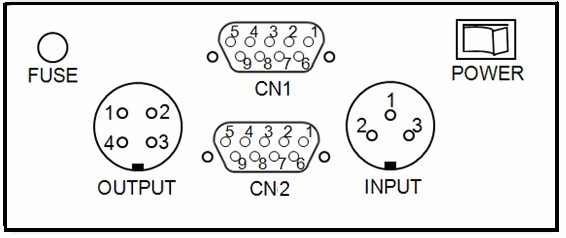

              控制单元输入输出接口见图
               控制器输入输出接口
其中:INPUT为输入接口,输入电压AC380V;1、2脚分别接两相火线L1、L2;

          OUTPUT为输出接口,输出电压最高DC170V;出厂设定DC140V,1脚为第一路负载的输出正,2脚为第二路负载的输出负,3脚为两路负载的公共输出端。

          CN1为控制扩展接口;CN2为参数设置接口,请勿动;

          FUSE:控制单元保险,0.5A;POWER:控制单元电源开关;正常状态为闭合(1端被按下);

2. 空开:100A/3P;Schneider

3. 控制变压器:输入AC380V/输出AC220V/150W;

4. 开关电源:AC220V/DC24V;

5. 吊具指示大灯:DC24V/5W/3个;

6. 遥控器:禹鼎F21-10S;

7. 保险管 5A;

8. 按钮及指示灯:控制电压均为DC24V,直径22mm;

9. 中间继电器:Schneider


本文为悍威磁电科技有限公司技术文章,http://www.hvr-magnetics.com版权!
