如何实现电永磁吸盘控制器PLC控制
发布时间:2012-06-07 16:55:41

      电永磁吸盘控制器外部扩展接口即PLC控制接口,是悍威充退磁控制器的选配功能,以下为如何实现电永磁吸盘控制器PLC控制的方法和步骤:

1、将DB9 插头与CN1 口连接,控制器与 PLC 连接可实现自动控制充退磁功能;参考连接电路图

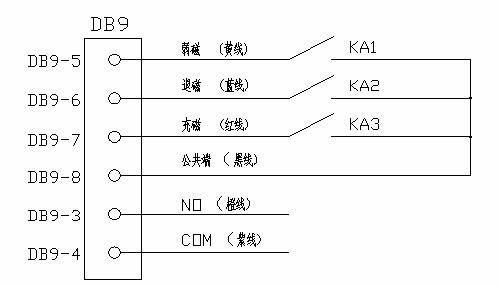

                         控制器与PLC参考连接电路图

2、充磁成功信号
      COM(DB9-3),NO(DB9-4)为继电器常开触点,充磁成功时NO与COM间闭合,退磁成功时断开。

3、充、退磁输入信号

      弱磁:DB9-5与公共端DB9-8之间接通(每次接通时间不要超过2秒),弱磁信号有效,控制器进行弱充磁动作,电永磁吸盘产生较小的吸力;此种状态适合薄而轻的工件;

      充磁:DB9-7 与公共端 DB9-8 之间接通(每次接通时间不要超过2秒),充磁信号有效,控制器进行充磁动作,电永磁吸盘产生最大的吸力;

      退磁:DB9-6 与公共端 DB9-8 之间接通(每次接通时间不要超过2秒),退磁信号有效,电永磁吸盘控制器进行退磁动作,电永磁吸盘不产生吸力。

4、注意事项

      DB9接头1、2、9脚勿动,不做任何连接;图中KA1,KA2,KA3为电永磁吸盘控制器PLC外部扩展继电器,由用户自己配置。
